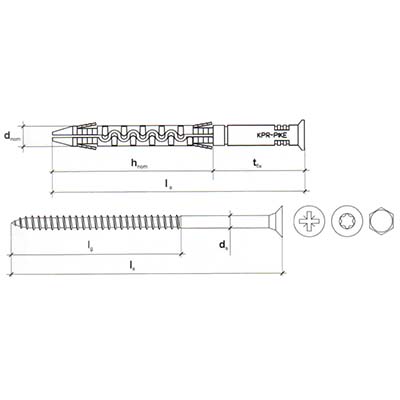

Распорный рамный дюбель с шурупом KPR PIKE (SK, ST, K)
|
Код и размер |
Тип шлица (SK)/(ST) |
Размер ключа (K) |
Диаметр сверления dnom[mm] |
Длина корпуса Ia[mm] |
Диаметр и длина винта ds x is[mm] |

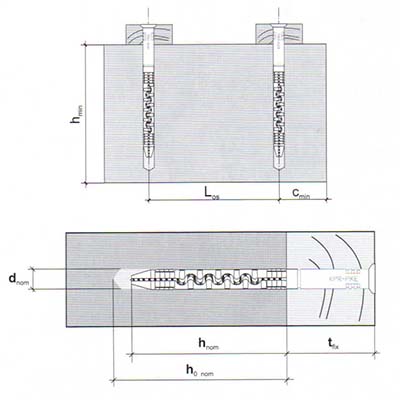

Минимальная глубина монтажного отверстия ho nom[mm] |
Минимальная глубина анкеровки корпуса hnom[mm] |
Максимальная полезная длина tfix[mm] |
Штук |
|
KPR-PIKE – 8 x 65 (K)(SK)(ST) |
PZ-3/TORX30 |
10 |
8 |
65 |
6,0 х 70 |
70 |
60 |
5 |
100 |
|
KPR-PIKE – 8 x 80 (K)(SK)(ST) |
PZ-3/TORX30 |
10 |
8 |
80 |
6,0 х 80 |
70 |
60 |
20 |
50 |
|
KPR-PIKE – 8 x 100 (K)(SK)(ST) |
PZ-3/TORX30 |
10 |
8 |
100 |
6,0 х 100 |
70 |
60 |
40 |
50 |
|
KPR-PIKE – 8 x 120 (K)(SK)(ST) |
PZ-3/TORX30 |
10 |
8 |
120 |
6,0 х 120 |
70 |
60 |
60 |
50 |
|
KPR-PIKE – 8 x 140 (K)(SK)(ST) |
PZ-3/TORX30 |
10 |
8 |
140 |
6,0 х 140 |
70 |
60 |
80 |
50 |
